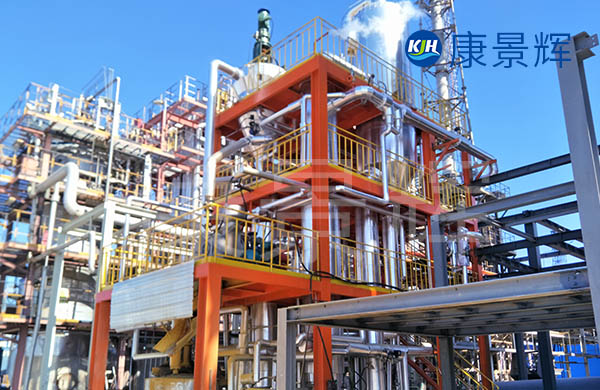

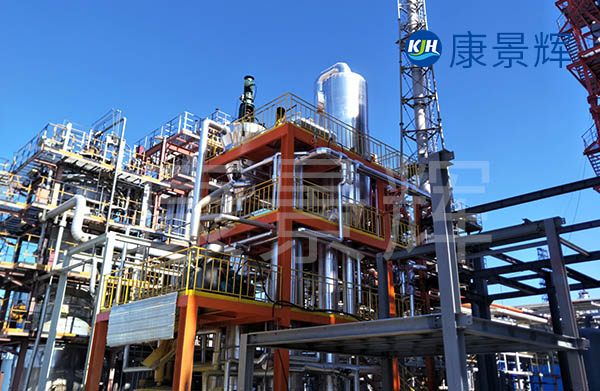

鉛酸電池MVR蒸發濃縮結晶系統是一種高效、節能的廢水處理及資源回收技術，以下是其相關介紹：

一、鉛酸電池MVR蒸發濃縮結晶系統組成

該系統主要由板式換熱器、蒸發器、結晶分離器、泵組及電控系統組成。蒸發器對物料完成蒸發工序，濃縮后的晶漿經過離心機后可得到結晶。系統通過PLC、單片機、組態等形式來控制溫度、壓力、馬達轉速，保持蒸發平衡。

二、鉛酸電池MVR蒸發濃縮結晶系統工作原理

1.含有鉛酸電池廢水的進料液首先被泵入板式換熱器，在板式換熱器內與蒸汽冷凝水、不凝氣及鮮蒸汽進行熱交換。

2.然后經蒸汽板換升溫至蒸發溫度后進入強制循環蒸發器內，進行蒸發濃縮。

3.物料在強制循環換熱器內升溫加熱，而后在結晶分離器內進行閃蒸，此時會有小顆粒的結晶析出。

4.析出的結晶在結晶分離器內下落的過程中，晶型不斷變大，最終從結晶分離器底部排料至離心機分離。

5.氣液分離后的濃縮液被強制循環泵打入強制循環換熱器，濃縮液在強制循環蒸發器內繼續進行升溫，后進入分離器，在分離器內進行閃蒸，之后結晶析出，如此循環。

6.待料液達到一定比重后經稠厚器出料至離心后的結晶打包，在離心過程中降溫了的母液經加熱后達到蒸發溫度返回系統繼續進行蒸發濃縮。

7.蒸發冷凝水經純水系統制備純水返回系統使用，產生的濃水納管排放。

三、鉛酸電池MVR蒸發濃縮結晶系統優勢

1.節能高效：MVR技術利用蒸汽壓縮機壓縮二次蒸汽，將電能轉換成熱能，提高二次蒸汽的焓，被提高熱能的二次蒸汽進入蒸發器進行加熱，使料液維持沸騰狀態，而加熱蒸汽本身則冷凝成水。這樣，原來要廢棄的蒸汽就得到了充分的利用，回收了潛熱，又提高了熱效率。理論上，使用MVR技術比傳統蒸發器節省80%以上的能源。

2.占地面積?。合到y(tǒng)集成一體化設計，占用空間小。

3.自動化程度高：通過PLC、單片機、組態等形式來控制溫度、壓力、馬達轉速等，保持蒸發平衡，操作簡便，易于維護。

4.水資源回收率高：水資源回收率≥98%，且回收的是優質蒸餾水(TDS≤10PPM)。

5.設備壽命長：部分設備采用鈦合金制造，壽命長達30年。

四、鉛酸電池MVR蒸發濃縮結晶系統應用案例

在鉛酸電池廢水處理中，MVR蒸發濃縮結晶系統可用于實現硫酸銨等物質的提純及水的回用。例如，天能電池采用“RO+DTRO”兩級膜系統預濃縮后，再通過MVR蒸發結晶，硫酸銨純度可達97%，Pb2?＜0.1 ppm。
